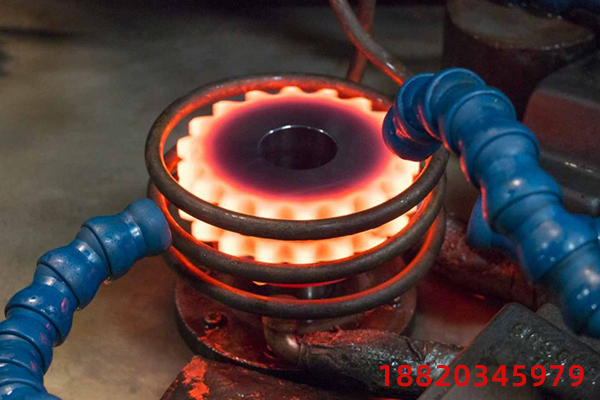

高頻淬火機回火的主要目的是獲得穩(wěn)定的回火索氏體組織和良好的綜合力學性能；消除高頻淬火機淬火后的組織應(yīng)力，熱應(yīng)力和內(nèi)應(yīng)力；防止變形和裂紋的產(chǎn)生；*工件尺寸穩(wěn)定。

  磁力探傷。拉臂銷經(jīng)過調(diào)質(zhì)處理后，為確保質(zhì)量，必須細致的進行磁力探傷，如發(fā)現(xiàn)缺陷和裂紋，則不能使用。拉臂銷經(jīng)上述過程后，再按圖紙上技術(shù)要求，進行成品機加工。成品入庫待用。機油泵、齒輪采用分級高頻淬火機淬火法

  高頻淬火機材質(zhì)：40Cr，主要成分為C 0.37%～0.45%，Mn O.50%～0. 80%,Si 0.17% ~0. 37%,Cr O.80%~1. 10%.

  臨界點：A。，743℃。A……或Acm 782℃，A，。693℃，Ms355℃。

  高頻淬火機對工件硬度要求為45~48HRC。
