數控高頻淬火機床憑借 “PLC 程序可定制 + 線圈快速適配” 的核心特性，突破了傳統專用淬火設備 “一工件一設備” 的局限，能在同一臺機床上完成齒輪、軸類、內孔件等多種工件的表面 / 內孔淬火熱處理，完美適配多品種、小批量的柔性生產需求，其通用性的實現邏輯與應用價值如下：
數控高頻淬火機床的通用能力，源于 “軟件可編程” 與 “硬件可更換” 的協同設計：
機床內置的 PLC 控制系統（可存儲 1000 + 套工藝參數），通過修改程序?qū)崿F(xiàn)對不同工件的精準控制：
加熱參數：針對齒輪（模數 2-10）、軸類（直徑 20-100mm）、內孔件（孔徑 15-80mm），自動調整高頻功率（5-50kW）、加熱時間（2-20 秒）、旋轉速度（5-30r/min）等關鍵參數（如齒輪需仿形加熱 + 慢速旋轉，軸類需環形加熱 + 勻速旋轉）；
運動軌跡：數控軸（X/Y/Z 軸）按工件形狀預設移動路徑（如齒輪齒面淬火時，線圈隨齒形軌跡進給；內孔淬火時，線圈沿孔深方向勻速移動），確保加熱區域與工件受力區精準匹配；
冷卻協同：根據工件材質（中碳鋼、合金鋼）自動調節冷卻水壓（0.2-0.5MPa）和時間，避免過冷導致的裂紋或冷卻不足導致的軟點。
不同工件的幾何特性（曲面、圓柱、內孔）需匹配專用感應線圈，機床通過快速換型設計（線圈更換時間≤5 分鐘）實現通用：
齒輪專用線圈：仿齒形 “梳狀” 或 “環形” 線圈，與齒輪齒面保持 0.5-1mm 間隙，配合工件旋轉（3-5r/min），實現齒面、齒根的均勻加熱（硬度偏差≤±1HRC）；

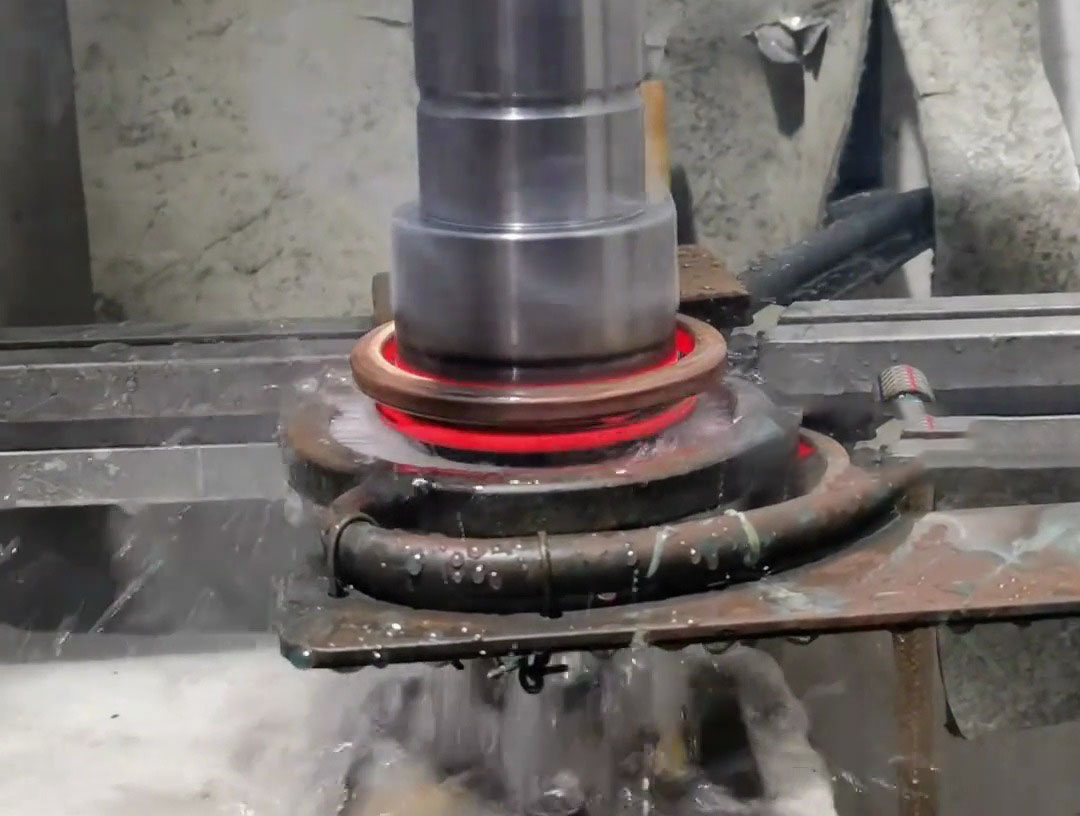

軸類專用線圈：環形線圈（直徑比軸大 5-10mm），沿軸長方向平移加熱（速度 0.5-2mm/s），確保軸頸、臺階面等關鍵區域硬化層深度一致（1-2mm）；
內孔專用線圈：“棒狀” 或 “傘形” 線圈（直徑比內孔小 2-3mm），伸入孔內后通過徑向擴張貼合孔壁，實現內孔表面硬化（如軸承孔、油缸內孔，硬化層深度 0.8-1.5mm）；
通用基礎線圈：針對異形件（如凸輪、偏心軸），可快速更換 “U 型”“L 型” 等簡易線圈，配合數控軸的多維運動，完成非規則表面的淬火。
數控高頻淬火機床對不同工件的處理，通過 “程序調用 + 線圈更換” 即可快速切換，典型場景如下：
工藝需求：齒面硬度 HRC55-60，齒根硬化層≥0.8mm，避免齒頂過熱；
程序與線圈：調用 “齒輪淬火程序”，自動設定加熱功率（15-25kW）、旋轉速度（4r/min）、冷卻時間（3 秒）；搭配仿齒形線圈，線圈隨齒輪齒廓同步運動（軌跡誤差≤0.02mm），確保每個齒的加熱均勻；
效果：齒面硬度均勻性達 98%，齒根彎曲疲勞強度提升 40%，滿足汽車變速箱齒輪的重載需求。
工藝需求：軸頸表面硬度 HRC50-55，硬化層深度 1.2-1.5mm，軸身無變形（直線度誤差≤0.03mm/m）；
程序與線圈：調用 “軸類淬火程序”，設定軸向進給速度（1mm/s）、功率漸變曲線（從軸端到中部功率線性調整）；搭配環形線圈，線圈與軸頸同心度≤0.05mm，確保圓周方向加熱一致；
效果：軸頸磨損率降低 50%，在高速旋轉（3000r/min）工況下無異常振動。
工藝需求：孔徑 50mm 的油缸內孔，表面硬度 HRC58-62，硬化層深度 0.8-1mm，孔圓度誤差≤0.02mm；
程序與線圈：調用 “內孔淬火程序”，設定線圈旋轉速度（10r/min）、加熱時間（8 秒）；搭配內孔專用 “擴張式線圈”（加熱時直徑自動適配孔徑），避免傳統內孔線圈與孔壁間隙不均導致的加熱偏差；
效果：內孔耐磨性提升 3 倍，液壓系統泄漏率降低至 0.01%。
相比傳統專用淬火設備（如齒輪專用淬火機、軸類專用淬火機），數控高頻淬火機床的優勢體現在：
| 對比項 | 數控高頻淬火機床（通用型） | 傳統專用淬火設備 |
|---|
| 設備投入 | 1 臺設備覆蓋多工件，成本降低 60%-70% | 每種工件需 1 臺設備，初期投入高 |
| 換型時間 | 程序調用 + 線圈更換≤15 分鐘 | 需重新調試設備，換型需 2-4 小時 |
| 柔性生產 | 支持多品種、小批量（最小批量 10 件） | 僅適合單一品種、大批量生產 |
| 精度控制 | 數控定位精度 ±0.01mm，質量穩定性 99% | 人工調整，精度波動 ±0.1mm |
數控高頻淬火機床在實現通用性的同時，通過以下設計確保淬火質量不打折：
數控定位系統：X/Y/Z 軸伺服電機控制精度達 0.001mm，確保線圈與工件的相對位置偏差≤0.02mm（避免局部過熱或欠熱）；
閉環溫控：紅外測溫儀實時反饋工件溫度（采樣頻率 100 次 / 秒），PLC 自動調節功率（響應時間≤0.1 秒），溫度偏差≤±3℃；
防變形設計：針對大尺寸工件（如長軸），程序內置 “分段加熱 + 對稱冷卻” 邏輯，減少熱應力導致的變形（變形量比傳統工藝降低 50%）。
數控高頻淬火機床的價值，在于打破了熱處理設備 “專用化” 的桎梏，通過 “PLC 程序可編程 + 線圈快速適配” 的柔性設計，讓一臺設備具備處理齒輪、軸類、內孔件等多工件的能力。這不僅降低了企業的設備投入成本，更適應了現代制造業 “多品種、小批量、快換型” 的生產節奏，成為連接 “個性化需求” 與 “高效生產” 的關鍵熱處理設備。
